UA41SM暗杆柱塞阀

- 产品型号:
- X44W
- 产品口径:
- 25-300
- 产品压力:
- 0.6-1.0
- 产品材质:
联系我们

产品说明

一、产品[UA41SM柱塞阀]的详细资料：

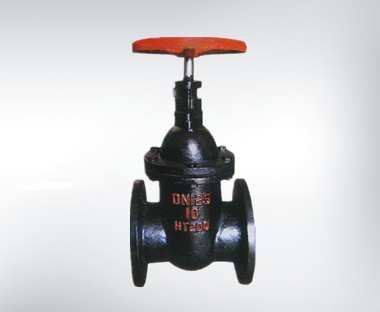

产品名称：暗杆柱塞阀

产品特点：凯斯特牌柱塞阀使用在石油、化工、化肥等长输管线系统中时，绝大部份时间是在室外使用而往往又是常开式，这样相当长的一段车光螺纹的阀杆裸露出来，造成风沙侵蚀，容易损坏，而暗杆柱塞阀阀杆永远处于阀内，保护了阀杆不增加阀门高度，安装于操作窨小的地方极为有利。

二、凯斯特牌暗杆柱塞阀主要连接、结构尺寸：

DN(mm) 尺寸（mm）	UA41SM-16（C） UA41H-16C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	485	622	698	787	914
H	170	190	200	230	260	280	300	350	400	420	510	590	710	830	950	1080
W	100	100	120	146	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	100	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	12	12	12	13	13	13	15	17	17	19	21	23	27	28	30	32
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

DN(mm) 尺寸（mm）	UA41SM-25（C）? UA41H-25C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	622	711	838	914
H	170	190	210	240	240	270	300	350	400	440	510	590	710	830	950	1080
W	100	100	110	140	160	180	200	240	270	310	330	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	125	135	160	188	218	278	332	390	448	505
t	14	14	14	15	15	17	19	19	21	25	27	31	33	36	40	44
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34

订货须知：
一、①暗杆柱塞阀产品名称与型号②暗杆柱塞阀口径③暗杆柱塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的暗杆柱塞阀型号，请按暗杆柱塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
