一、产品[固定比比例式减压阀]的详细资料：
产品型号：YB43X
产品名称：固定比比例式减压阀 固定比比例式减压阀,比例式减压阀,减压阀
产品特点：比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。 该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。比例式减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据要求设计特殊比例的减压阀。 该阀门利用阀体内部活塞两端截要积不同产生的压力差，改变阀后的压力达到减压的目的，比例准确，工作平稳，寿命长，适用温度高，即可减动压，又可减静压，水平、垂直安装均可。
比例式减压阀的工作原理：在进口压力P1的作用下，浮动活塞被推开，介质通过。由于活塞两端截面积不同而造成的压力差改变了阀后的压力，也就是在管路有压力的情况下，活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化，阀后静压及动压按比例可减至相应的压力值。
|
型号
|
YB13X-16T
|
Y43BX-16T
|
|
|
连接方式
|
内螺纹
|
法兰
|
|
|
适用介质
|
水、气
|
||
|
适用温度
|
≤90℃
|
||
|
额定工作压力
|
1.6MPa
|
||
|
压力误差
|
±2.5%
|
||
|
最小开启压力
|
2:1
|
0.2MPa
|
|
|
3:1
|
0.3MPa
|
||
三、主要零件材料：
|
零件名称
|
材料
|
|
阀体
|
青铜或不锈钢
|
|
活塞
|
|
|
进口压盖
|
|
|
出口压盖
|

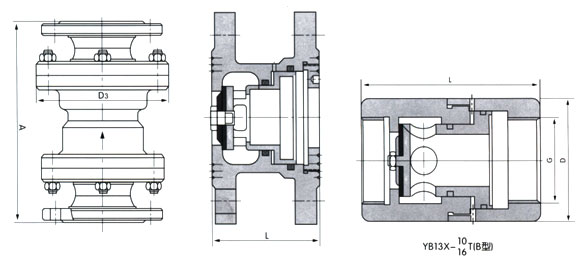

四、凯斯特牌YB43X固定比例式减压阀外形尺寸：
|
公称通径
DN lmml |
A
|
D3
|
|
25
|
232
|
115／125
|
|
32
|
246
|
140／150
|
|
40
|
256
|
150／155
|
|
50
|
270
|
165／175
|
|
65
|
306
|
185／200
|
|
80
|
320
|
210／230
|
|
100
|
340
|
240／265
|
|
125
|
400
|
275／300
|
|
150
|
429
|
310／350
|
|
200
|
358
|
355／400
|
|
型号
|
公称压力PN(MPa)
|
公称通径
DN(mm) |
L
|
|
YB43X-10T
（B型) |
1.0
|
50
|
85
|
|
65
|
102
|
||
|
80
|
122
|
||
|
100
|
140
|
||
|
125
|
160
|
||
|
150
|
178
|
||
|
200
|
230
|
||
|
YB43x-16T
（B型) |
1.6
|
50
|
85
|
|
65
|
102
|
||
|
80
|
122
|
||
|
100
|
140
|
||
|
125
|
160
|
||
|
150
|
178
|
||
|
200
|
230
|
|
公称通径
|
尺 寸(mm)
|
||
|
DN Imm)
|
C
|
L
|
D
|
|
15
|
1/2″
|
80
|
50
|
|
20
|
3/4″
|
80
|
50
|
|
25
|
1″
|
90
|
54
|
|
32
|
11/4″
|
100
|
60
|
|
40
|
11/2″
|
110
|
68
|
|
50
|
2″
|
120
|
80
|
订货须知：
一、①YB43X固定比例式减压阀产品名称与型号②YB43X固定比例式减压阀口径③YB43X固定比例式减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的YB43X固定比例式减压阀型号，请按YB43X固定比例式减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
